Magloop 14MHz

Literatura:
PY9AHD Ultra compact loops http://hps.infolink.com.br/py1ahd/
HB9ABX Good calculator abxloop.exe home.datacomm.ch/hb9abx/ham-brew.htm KC5MU No need for capacitor !!!http://www.antennex.com/hws/ws0902/hardline.html

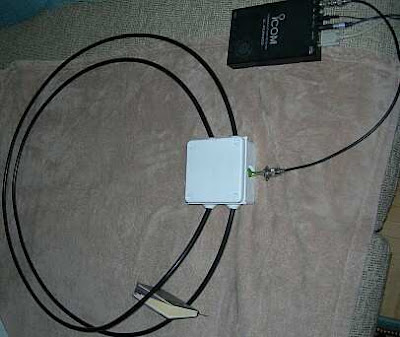

Magnetic loop made of 2 windings of RG213 coaxial cable is coupled via a toroid. Since voltage as high as 5kV is expected, a cheap constant vacuum capacitor is used.
----
Pętla magnetyczna wykonana z 2 zwojów RG213 jest sprzężona przy użyciu cewki toroidalnej. Jako że napięcie może osiągnąć nawet 5kV, zastosowałem tani stały kondensator próżniowy.

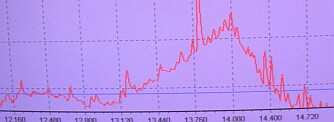

Spectrum max noise

Tuning is achieved by slightly pulling the external loop through the box with coupling toroid. The larger the distance between the loops, the higher is the frequency.
Noise peak on spectrum scanned with broadband receiver PCR1000 indicated the tuned frequency.

Strojenie odbywa się poprzez niewielkie przeciąganie zewnętrznej pętli przez skrzynkę z toroidem sprzęgającym. Im większa odległość między pętlami, tym wyższa jest częstotliwość.
Maks. wartość sygnału/szumu wskazana przez szerokopasmowy odbiornik PCR1000 wskazywała na nastrojoną częstotliwość.

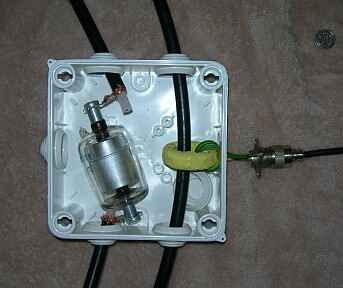

Vacuum capacitor and coupling

Constant vacuum capacitor 12,5 pF - price ab. 3 USD.
Kondensator próżniowy stały 12,5 pF - cena ok. 10PLN
----------
Coupling toroid with three windings of insulated copper wire.
Cewka sprzęgająca z trzema zwojami izolowanego przewodu miedzianego.

First tests with RF - Pierwsze testy

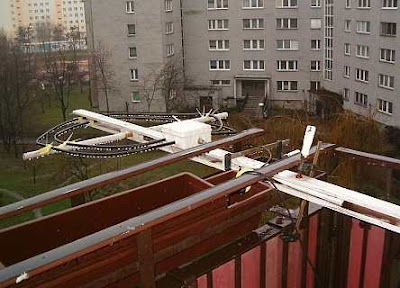

Antenna was hooked up to TRX Alinco DX50 and initially tuned around 14MHz by regulating the outer diameter of the loop and listening for max noise level. Then I hooked up a CW key and set the TRX power to 10W. SWR meter indicated 1,2 at 14050 (!) which is perfect (loop was placed on the carpet in my room, underneath there were surely reinforcment bars in the floor increasing SWR. Slightly detuning the loop or turning the knob a hundred kilohertz either way caused SWR to go steeply up. Definitely, the antenna tunes to 14MHz with low SWR. I will soon mount it horizontal on my balcony.
-------------------------
Podłączyłem antenę do nadajnika Alinco DX50 i początkowo stroiłem na 14MHz regulując średnicę zewnętrzną pętli aż poziom szumu będzie największy. Następnie podłączyłem klucz i nastawiłem moc TRX na 10W. SWR miarka pokazała ok. 1.2 na 14050 - sukces (zważywszy, że pętla leżała na dywanie w moim pokoju gdzie z pewnością w podłodze występują pręty zbrojenia pogarszające SWR. Odstrajając nieco pętlę albo odstrajając nadajnik o setkę khz w jedną lub w drugą stronę powodowałem gwałtowny wzrost SWR. Anena naprawdę się stroi i osiąga niski SWR. Wkrótce zawieszę ją poziomo na balkonie.

Posted by Jacek at 2:56 PM
Edited on: piątek, luty 01, 2008 7:20 PM
Categories: Antennas

środa, grudzień 19, 2007

ATU i SWR

Muszę skonstruować prosty ATU i SWR miarkę

SWR bridge
Source: http://www.zerobeat.net/g3ycc/ledswr.htm
A SIMPLE LED SWR BRIDGE This simple SWR bridge uses a superbright LED instead of a meter and was described by G0WQR in Sprat 93. He found the LED is fully illuminated with less than 1 watt output and extinguishes when minimum VSWR is achieved. It can be made very small and lends itself to portable use.
Mostek SWR
Źródło: http://www.zerobeat.net/g3ycc/ledswr.htm
Prosty mostek SWR z LED,

SWR bridge
Source:http://home.woh.rr.com/n8ie/ublt.htm
version is a bit simpler than the one used in the BLT, and was drawn up by Diz, W8DIZ. Start by twisting four 200ohm/1Watt resistors together, you will need three of these "bundles". Build the SWR bridge as shown in Fig2. Now wire the SWR bridge to SW1, and wire the LED to the SWR bridge.

ATU
Source:
http://www.qsl.net/wb3gck/tuner.htm and http://homepage.ntlworld.com/s.amesbury/M3FVB/lmatch.htm
The author, WB3GCK recommends it as a simple but flexible ATU for QRP. He explains:"With the slide switch in the DOWN position, the configuration is a basic L circuit. This configuration works well with wires which are multiples of a half-wavelength. With the slide switch in the UP position, the inductor and capacitor are now in series. This configuration works well with a quarter-wavelength long wire."
The author WB3GCK uses: "L - 40 turns of #22AWG enameled copper on a plastic 35mm film canister. Tapped in 8 places with a rotary switch to select the taps. C - 365 pf air variable capacitor. The shaft must be insulated from the chassis."
After source:
http://www.hard-core-dx.com/nordicdx/antenna/lab/tuner.html
"A 500 pf silver mica capacitor parallel to the variable tuning capacitor in order to tune the lowest frequencies." The author uses 100-120 turns on the coil...
ATU
Źródło:
http://www.qsl.net/wb3gck/tuner.htm oraz http://homepage.ntlworld.com/s.amesbury/M3FVB/lmatch.htm
Autor, WB3GCK poleca to rozwiązanie jako proste a jednocześnie bardzo elastyczne. Wyjaśnia: "W przypadku przełącznika w pozycji dolnej, powstaje zwyczajny układ L. Sprawdza się on w przypadku (anten) przewodów, które są wielokrotnością połówki fali. W położeniu górnym, cewka i kondensator są połączone szeregowo. Takie połączenie sprawdzi się w przypadku anten drutowych o długości ćwierć fali."
Autor WB3GCK używa: "L - 40 zwojów emaliowanego drutu miedzianego o przekroju #22AWG (22AWG = średnica 0.644mm lub przekrój 0.325mm2) nawiniętego na pojemniku z tworzywa na kliszę 35mm. Na cewce wykonano 8 odczepów podłączonych do obrotowego przełącznika. C - kondensator zmienny powietrzny 365 pf. Oś musi być izolowana od obudowy/masy."
Za źródłem:http://www.hard-core-dx.com/nordicdx/antenna/lab/tuner.html "Kondensator mikowy 500 pf połączony równolegle z kondensatorem zmiennym pozwoli stroić antenę na niższych częstotliwościach." Autor proponuje nawinąć na cewkę 100-120 zwojów.

etc.
etc.

etc.
etc.
